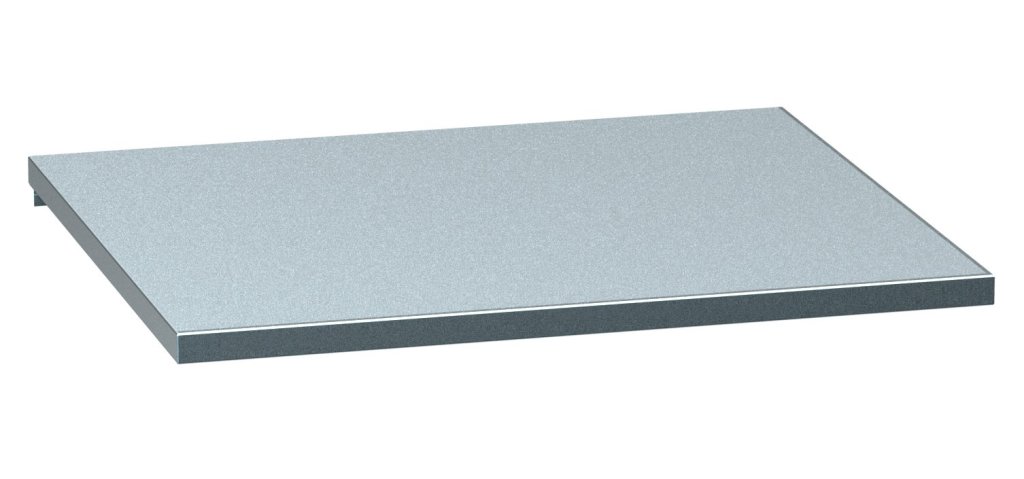

    Fachboden NCP3627

    Fachboden für CNC-Schränke 36 x 27D und 54 x 27D

    Artikelnummer: NCP3627

    Fachboden für CNC-Schränke,  B x T x H  661 x 571 x 25 mm ... mehr

    Auf Bestellung, Lieferzeit 2-6 Wochen. Die Lieferzeit kann je nach Kapazität des Herstellers variieren.

    25.42 Eur 30.25 Eur Brutto

    Stückzahl

    Größe: 36 x 27
    Breite x Tiefe x Höhe (mm): 661 x 571 x 25
    Tragkraft: 100 kg
    Gewicht: 3 kg
    Garantie (Jahre): 2
    Hersteller:

    Varianten

    Code NCP5427
    Größe 54 x 27
    Breite x Tiefe x Höhe (mm) 965 x 571 x 25
    Tragkraft 100 kg
    Gewicht 4 kg
    Einheit(en) auf Zentrallager 0
    Preis (netto) 37.52 Eur

    Produktdetails und technische Daten

    Fachboden für CNC-Schränke,  B x T x H  661 x 571 x 25 mm

    Fachboden NCP3627

    • Tragkraft 100 kg
    • verzinkt

    Ähnliche Artikel

    Informationen / Dokumente

    • CNC-Aufbewahrungs- und Lagersysteme POLAK

    Das modulare POLAK NC Aufbewahrungs- und Transportsystem ist die ideale Gelegenheit für sichere und übersichtliche Aufbewahrung der Werkzeuge. Für dessen Benutzung sprechen klar und deutlich seine Vorteile:

    • sichere und schonende Aufbewahrung wertvoller Werkzeuge
    • einfache, jedoch äußerst strapazierfähige Bauart
    • optimale Nutzung Ihres Arbeitsraums
    • das modulare System, mit dem Sie laufend wachsen können
    • Sicherheit und Benutzerkomfort

    Ein einziges, originelles System regelt die Aufbewahrung von Zerspanungs- sowie Stanzwerkzeugen. Die Aufbewahrung der Zerspanungswerkzeuge und der Stanzwerkzeuge unterscheidet sich lediglich durch die Art der Werkzeughalterungen, die Aufbewahrungs- und Transportmittel sind identisch.

    Beschriftungsschilder für Holzhalterungen:

    Sie identifizieren die aufbewahrten Werkzeuge mit einem Filzstift auf einem Kunststoffschild. Bei einer Änderung kann das Schild einfach mit Spiritus abgewischt und erneut beschrieben werden.

    Smart Möbel Funktion:

    Ein Smartphone bzw. Tablet mit der Applikation des QR-Code bzw. NFC -Technologiescanners überträgt Sie mittels eines Online-Informationskanals zur virtuellen Beratungsstelle der Werkstattmöbel POLAK. Sie haben somit aktuelle Tipps, Ratschläge und Informationen über Ihr Produkt stets griffbereit.

    Das Identifikationssystem der Lochungen:

    vereinfacht die Orientierung bei großflächigen Lochplatten. Sie werden dieses System dann zu schätzen wissen, wenn Sie Halterungen der Werkzeugrahmen bei gegenüberliegenden Wänden in identische Positionen einhängen werden.

    Orientierungsgitter als Hilfsmittel:

    dienen der einfachen und passend gewählten Anordnung Ihrer Werkzeuge in universellen Kunststoff- und Holzhalterungen.

    Sicherungen der Kunststoffhalterungen:

    Ermöglichen die Fixierung der Kunststoffwerkzeughalterungen in den Werkzeugrahmen - komfortabel und ohne Werkzeug, mithilfe von zwei, im Körper der Halterung intergrierten Sicherungen.

    Multifunktionshalterung:

    Sie wählen und stellen an den Halterungen den Neigungswinkel der Werkzeugrahmen (Träger) ein. Das Set der Halterungen mithilfe des Identifikationssystems der Lochungen in die Lochwände der Schränke bzw. Wagen einhängen und in die Halterungen den Werkzeugrahmen (Träger) einsetzen.

    Sicherung der Holzhalterungen:

    Dienen zur sicheren Fixierung der Holzhalterung im Rahmen.

    Absorptionsfolie:

    Um die Aufbewahrungsbereiche der Werkzeuge sauber zu halten, hilft Ihnen die spezielle Absorptionsfolie aus wiederverwertetem Fasergemisch. Sie fängt Kühlemulsionen, Erdölprodukte und Wasser auf. Der Stoff kann ausgewrungen, geschleudert bzw. umweltfreundlich entsorgt werden. Aufnahmevermögen ca. 2 l/m2.

    LAGERKAPAZITÄT DER AUFBEWAHRUNGS UND TRANSPORTELEMENTE

    Se finden in übersichtlichen Tabelle die maximale Kapazität der einzelnen Werkzeugrahmen und -träger für die Aufnahme der Werkzeughalteungen aus Kunststoff und Holz.

    Vergessen Sie nicht bei der Planung der Werkzeugaufbewahrung die maximale Tragfäigkeit der einzelnen NC Aufbewahrungs- und Transportelemente. Überlasten Sie nicht unnötig, achten Sie auf Ihre Sicherheit.

    Anzahl der Kunststoffhalterungen in den Werkzeugrahmen Anzahl der Kunststoffhalterungen in den Trägern
    Halterung
    36 x 27D 54 x 27D 36 x 36D 54 x 36D 36D 54D Halterung
    ISO 30 24 39 32 52 8 13 ISO 30
    ISO 40 24 39 32 52 8 13 ISO 40
    ISO 50 15 21 20 28 5 7 ISO 50
    HSK 32 24 39 32 52 8 13 HSK 32
    HSK 40 24 39 32 52 8 13 HSK 40
    HSK 50 24 39 32 52 8 13 HSK 50
    HSK 63 24 39 32 52 8 13 HSK 63
    HSK 80 15 21 20 28 5 7 HSK 80
    HSK 100 15 21 20 28 5 7 HSK 100
    VDI 30 15 21 20 28 5 7 VDI 30
    VDI 40 15 21 20 28 5 7 VDI 40
    VDI 50 15 21 20 28 5 7 VDI 50
    ABS 25 15 21 20 28 5 7 ABS 25
    ABS 32 15 21 20 28 5 7 ABS 32
    ABS 40 15 21 20 28 5 7 ABS 40
    ABS 50 15 21 20 28 5 7 ABS 50
    ABS 63 15 21 20 28 5 7 ABS 63
    CAPTO 3 15 21 20 28 5 7 CAPTO 3
    CAPTO 4 15 21 20 28 5 7 CAPTO 4
    CAPTO 5 15 21 20 28 5 7 CAPTO 5
    UNI 15 21 20 28 5 7 UNI
    Anzahl der Holzhalterungen in den Werkzeugrahmen Anzahl der Holzhalterungen in den Trägern

    3 3 4 4 1 1

    Die Kunststoff- sowie Holzhalterungen der Werkzeuge werden in den Werkzeugträgern bzw. Werkzeugrahmen eingesetzt und fixiert. Diese werden anschließend mithilfe eines Halterung-Sets in Schränke, Wagen, Schubladen bzw. Tischständer eingesetzt.

    Werkzeugrahmen sind für das ganze Aufbewahrungs- und Transportsystem einheitlich, lediglich die Werkzeugrahmen für Schubladen sind ein wenig unterschiedlich (um einige mm schmaler), das Aufbewahrungsvermögen ist jedoch identisch.



    KUNSTSTOFFHALTERUNGEN DER ZERSPANUNGSWERKZEUGE

    Das grundlegende Element der Werkzeugfixierung und des Schutzes der Spannbereiche der Zerspanungswerkzeuge sind Kunststoffhalterungen. Das Aufbewahrungssystem beruht auf der Aufbewahrung eines Werkzeugs in einer Halterung.

    Das original POLAK Halterungen sind in mehreren Ausführungen erhältlich. Benutzen Sie dort, wo eine typisierte Halterung nicht zusagt, eine universelle Halterung, die Sie ganz einfach selbst anpassen können.

    Die Kunststoffhalterungen werden aus stoßfestem ABS Kunststoff hergestellt und sind in den Trägern bzw. Werkzeugrahmen mithilfe von zwei Sicherungen in der gewünschten Position fixiert. Ohne Werkzeug, ohne Schrauben!



    Universelle Halterung:

    Abbildung Werkzeugsystem BestellNr. B x T mm
    Universell NCUNI 102 x 140
    Universelle Halterung mit Orientierungsgitter als Hilfe für individuelle Lösungen. Die universelle Halterung kann leicht für die Aufbewahrung verschiedener Werkzeug angepast werden. Den verstellbaren Trenneinsatz könne Sie zum Beispiel als Boden für die Aufbewahrung von Bohrern bzw. als ein weiteres Stabilisierungselement längerer Werkzeuge benutzen (siehe Abbildung).



    HOLZHALTERUNGEN FÜR ZERSPANUNGSWERKZEUGE

    Nutzen sie für die Aufbewahrung kleinerer Zerspanungswerkzeuge und ihrer Komponenten die Halterungen aus Holz. Holz ist für die Aufbewahrung präziser Werkzeuge perfekt geeignet.

    Die Werkzeughalterung selbst wird mit modernsten Technologien  aus hochwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten Halterung ist eine Blechwanne mit Adsorptionsstoff für die Aufnahme von Emulsionen und Öl. Die Wanne erfüllt zugleich die Funktion als Boden (Stütze) für die Werkzeuge, die durch die Holzhalterung fallen könnten (siehe Abbildung).

    Der komplette Zusammenbau der Holzhalterung wird in Werkzeugrahmen und Werkzeugträgern eingesetzt.

    Universelle Halterung komplett:

    Abbildung Größe BestellNr.
    B x T mm Positionenanzahl
    36D NCW36UNI 550 x 142
    104
    54D NCW54UNI 855 x 142 164
    Universelle Halterung mit Orientierungsgitter für individuelle Lösungen. 32 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.
    Der komplette Zusammenbau im Werkzeugrahmen



    HALTERUNGEN FÜR LOCHWERKZEUGE

    System Trumpf: Für die Aufbewahrung der Lochstanzen des Systems Trumpf ist das System der Halterungen aus Holz bestimmt. Holz ist für die Aufbewahrung präziser Lochwerkzeuge perfekt geeignet. Die Werkzeughalterung selbst wird mit modernsten Technologie aus hochwwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten halterung ist eine Blechwanne mit Adsorptionsstoff für das Auffangen des Schmieröls, die die Funktion einer Auflagefläche für Werkzeuge erfüllt (siehe Abbildung).

    Der komplette Zusammenbau wird in Werkzeugrahmen und Werkzeugträgern eingesetzt.

    Halterung Trumpf komplette Kassette:

    Abbildung Größe BestellNr.

    B x T mm

    Positionenanzahl

    Kassette

    36D NCW36TR1 550 x 142
    3
    54D NCW54TR1 855 x 142 4
    Für werkzeugkassetten Trumpf. Die Halterung ist standardmäßig mit einer WAnne mit Spezialstoff für das Auffangen vonErdölprodukte versehen. Wannenhöhe 12 mm.



    System Thick Turret:
    Für die Aufbewahrung von Lochwerkzeugen des Systems Trumpf ist das System der Halterungen aus Holz bestimmt. Holz ist für die Aufbewahrung präziser Lochwerkzeuge perfekt geeignet. Die Werkzeughalterung selbst wird mit modernsten Technologien aus hochwertigem Buchensperrholz hergestellt. Frontseitig ist ein Beschriftungsschild aus Kunststoff eingeklebt. Bestandteil der kompletten Halterung ist eine Blechwanne mit Adsorptinsstoff für das Auffangen des Schmieröls, die zugleich die Funktion der Auflagefläche für Werkzeuge erfüllt (siehe Abbildung).

    Kompletní sestavu dřevěného držáku ukládáte do nástrojových rámů a nosičů nástrojů.



    Die Höhe der Metallwanne entspricht der Länge des Aufnahmeteils der Werkzeuge Thich Turret. Diese Höhe beträgt 91 mm. Daher könne Sie die Halterungen Thick Turret in Schubladen mit der Fronthöhe 150 mm und höheren aufbewahren.



    Halterung der Station A komplett Größe BestellNr.

    B x T mm

    Positionenanzahl

    Station    Stempel   Matrize  Abstreifer

    36D NCW36TH1 550 x 142
    5            10            10            10
    91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

    Halterung der Station B komplett Größe BestellNr.

    B x T mm

    Positionenanzahl

    Station    Stempel    Matrize    Absterifer

    36D NCW36TH2 550 x 142
    3             3             6             6
    91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.

    Halterung der Station C komplett Größe BestellNr.

    B x T mm

    Positionenanzahl

    Station    Stempel    Matrize    Abstreifer

    36D NCW36TH3 550 x 142
    3             -             3             3
    91 mm hohe Wanne mit Stoffeinlage für die Adsorption von Erdölprodukten.



    NC AUFBEAHRUNG IN SCHUBLADEN

    Werkzeugrahmen für Schubladen erweitern die Möglichkeiten der Werkzeugaufbewahrung im Rahmen des gesamten Baukastensystems der Möbel POLAK. Da die Werkzeuge sowie Spanndorne der Werkzeuge unterschiedlich lang sind, kann die Höhe der Werkzeugrahmen in den Schubladen verstellt wwerden. Der Werkzeugrahmen ist in der Schublade mithilfe eines Sets von vier Halterungen eingehängt, die mit dem Werkzeugrahmen mitgeliefert werden.



    Achten Sie auf die Länge des Spanndorns des aufzubewahrenden Werkzeugs einschl. der Spannschraube! Wählen Sie die richtige Schubladentiefe!




    Werkzeugrahmen für Schubladen

    Abbildung Schubladengröße BestellNr. B mm T mm H mm
    36 x 27D
    NCNRZ3627 593 448 74
    54 x 27D
    NCNRZ5427 901 448 74
    36 x 36D
    NCNRZ3636 593 597 74
    54 x 36D
    NCNRZ5436 901 597
    74
    Einhängehalterungen-Set
    Schubladenblendenhöhe A mm Maximale Länge des Spanndorns des Werkzeugs B mm
    Position 1
    Position 2
    Position 3
    Position 4
    Position 5
    75 90 X X X X
    100 90 X X X X
    125 90 X X X X
    150 90 120 150 X X
    200 90 170 200 X X
    250 90 170 200 X X
    300 90 270 300 150 180

    Position 1

    Position 2

    Position 3

    Position 4

    Position 5

    Einhängehalterung der Werkzeugrahmen für Schubladen
