Muldenplatten 130 A, aus Kunststoff

Artikelnummer: 130A

Muldenplatten 130 A, aus Kunststoff, für Schubladenschränke Bedrunka+Hirth, B x T 705 x 736 mm vollständige Beschreibung und Parameter

Auf Bestellung, Lieferzeit 2-6 Wochen. Die Lieferzeit kann je nach Kapazität des Herstellers variieren.

84.02 Eur 99.98 Eur Brutto

Stückzahl

Produktdetails und technische Daten

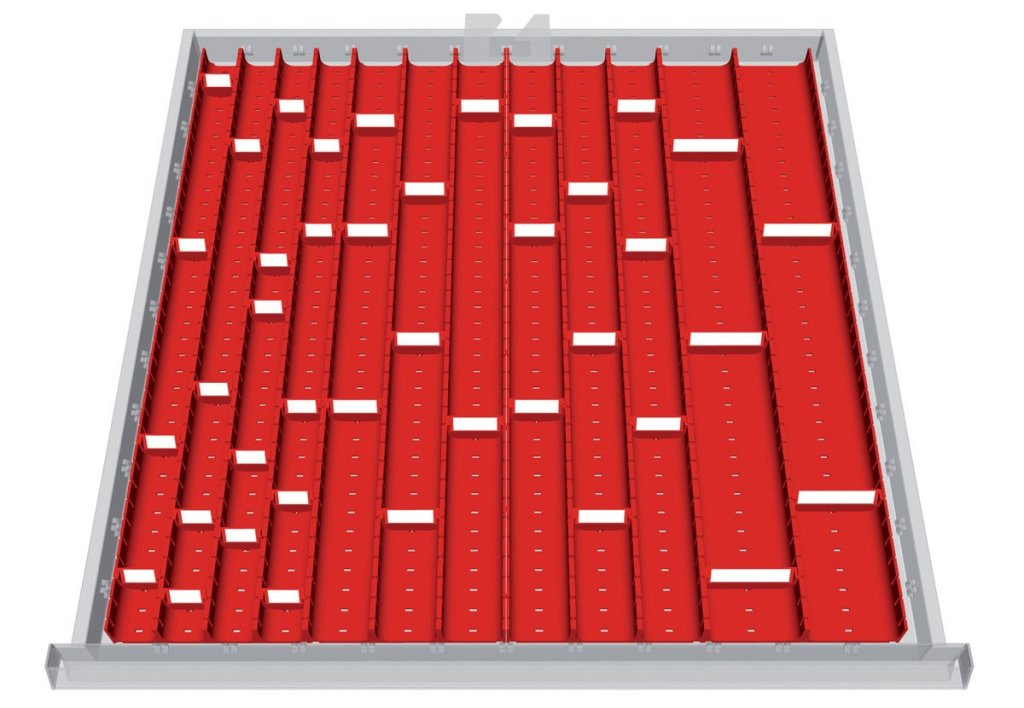

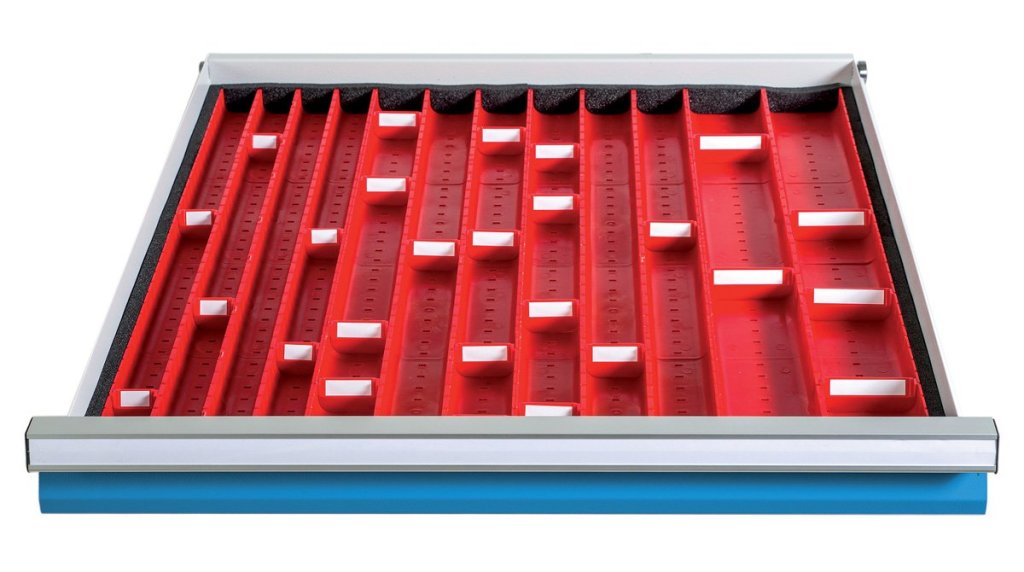

Muldenplatten 130 A, aus Kunststoff, für Schubladenschränke Bedrunka+Hirth, B x T 705 x 736 mm

CNC Werkzeugeinsätze:

Der Einsatz wird mit einem Schnappverschluss (Clip) in unser Rastersystem eingeklinkt und ist jederzeit ohne Werkzeug im Abstand von 25 mm versetzbar
Noppen an der Oberseite der Einsätze ver - hindern die Entstehung eines Vakuums und somit ein Festsaugen des Werkzeugs
Alle Werkzeuggrößen sind kombinierbar


Werkzeugeinsatz E1	Werkzeugeinsatz E2	Werkzeugeinsatz E3	Detail

Typ und Anzahl der CNC Werkzeugaufnahmeträger wählen

ISO / SK 30	ISO / SK 40*	ISO / SK 50
Cyl / VDI 30	Cyl / VDI 40	VDI 50
MK 3	HSK A 50 / B 63	HSK A 32 / B 40
MK 4	HSK A 63 / B 80	HSK A 40 / B 50
Capto C 4	MK 5	HSK A 80 / B 100
	Capto C 5	HSK A 100 / B 125
		Universal
		Capto C 3
		Capto C 6
		Capto C 8

CNC-Tischaufsatzgestelle:

Art.-Nr.	Stufenanzahl	B x T x H (mm)	Größe und Anzahl der Werkzeugeinsätze ist nicht kombinierbar
Art.-Nr.	Stufenanzahl	B x T x H (mm)	CNC E1	CNC E2	CNC E3
02.2210A	2	425 x 375 x 300	10 / 14*	10 / 10*	6 / 6*
02.2420A	4	425 x 375 x 525	20 / 28*	20 / 20*	12 / 12*
* Anzahl der möglichen Einsätze. Lieferung erfolgt ohne Werkzeuge und Einsätze.

CNC-Flügeltürenschränke:

Art.-Nr.	Innenausstattung	B x T x H (mm)	Größe und Anzahl der Werkzeugeinsätze ist nicht kombinierbar
Art.-Nr.	Innenausstattung	B x T x H (mm)	CNC E1	CNC E2	CNC E3
02.2118.04/3A	3x Werkzeuaufnahmerahmen, 1x Fachboden	980 x 500 x 1838	66 / 144*	66 / 99*	45 / 72*
02.2118.04A	4x Werkzeugaufnahmerahmen	980 x 500 x 1838	80 / 192*	80 / 132*	52 / 96*
* 1. Anzahl der möglichen Einsätze. Lieferung erfolgt ohne Werkzeuge und Einsätze.

CNC-Rollladenschränke:

Art.-Nr.	Rollladen	Innenausstattung	B x T x H (mm)	Größe und Anzahl der Werkzeugeinsätze
Art.-Nr.	Rollladen	Innenausstattung	B x T x H (mm)	CNC E1	CNC E2	CNC E3
02.295.01/3A	Kunststoff	3x Werkzeuaufnahmerahmen, 1x Fachboden	1000 x 500 x 1950	66 / 144*	66 / 99*	45 / 72*
02.295.00A	Kunststoff	4x Werkzeugaufnahmerahmen	1000 x 500 x 1950	80 / 192*	80 / 132*	52 / 96*
02.289.01/3A	Aluminium	3x Werkzeugaufnahmerahmen, 1x Fachboden	1000 x 500 x 1950	66 / 144*	66 / 99*	45 / 72*
02.289.00A	Aluminium	4x Werkzeugaufnahmerahmen	1000 x 500 x 1950	80 / 192*	80 / 132*	52 / 96*
* 1. Anzahl der möglichen Werkzeugeinsätze. Lieferung erfolgt ohne Werkzeuge und Einsätze.

CNC-Werkstattwagen:

Art.-Nr.	Innenausstattung	B x T x H (mm)	Größe und Anzahl der Werkzeugeinsätze ist nicht kombinierbar
			CNC E1	CNC E2	CNC E3
02.2580.04RB	1x Schubladenrahmen	555 x 736 x 975	25 / 35*	25 / 25*	15 / 15*
* 1. Anzahl der möglichen Werkzeugeinsätze. Lieferung efolgt ohne Werkzeuge und Einsätze.

CNC-Transportwagen:

Art.-Nr.	Innenausstattung	B x T x H (mm)	Größe und Anzahl der Werkzeugeinsätze ist nicht kombinierbar
Art.-Nr.	Innenausstattung	B x T x H (mm)	CNC E1	CNC E2	CNC E3
02.288.06A	8x Werkzeugaufnahmeträger, 1x Ablagefläche	630 x 900 x 860	42 / 60*	42 / 42*	25 / 30*
02.58.44A	8x Werkzeugaufnahmeträger, 1x Fachboden oben	990 x 610 x 1450	84 / 192*	84 / 132*	64 / 96*
* 1. Anzahl der möglichen Werkzeugeinsätze. Lieferung erfolgt ohne Werkzeuge und Einsätze.

CNC-Transportwagen mit Schrank als Garage:

Art.-Nr.	Innenausstattung	B x T x H (mm)	Größe und Anzahl der Werkzeugeinsätze ist nicht kombinierbar
Art.-Nr.	Innenausstattung	B x T x H (mm)	CNC E1	CNC E2	CNC E3
02.285.07A	6x Werkzeugträger	560 x 630 x 950	30 / 60*	30 / 42*	20 / 30*
02.285.01A	6x Werkzeugträger	560 x 930 x 950	48 / 96*	48 / 66*	34 / 48*
* 1. Anzahl der möglichen Werkzeueinsätze. Lieferung erfolgt ohne Werkzeuge und Einsätze.
