Stahlrohr Logiform LP-1100 Wandstärke 1 mm
Code: LP-1100
Auf Lager

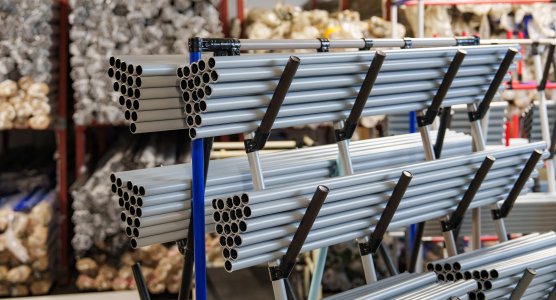

Rohrstecksystem Logiform – Rohre Ø 28 mm, Verbinder und Rollenbahnen
Das Rohrstecksystem Logiform ist ein modularer Baukasten aus Stahlrohren Ø 28 mm in 4000 mm Länge, Verbindern und Rollenbahnen, aus dem Produktions- und Lagerbetriebe Regale, Durchlaufregale, Transportwagen oder Arbeitsplätze nach den Prinzipien von Lean Manufacturing und Kaizen aufbauen. Die Rohre mit 1 oder 2 mm Wandstärke haben eine Kunstharzbeschichtung und 5 Jahre Garantie und sind auch in Edelstahl-, ESD- und Aluminiumausführung erhältlich.
mehr
Stahlrohr Logiform LP-1200 Wandstärke 2 mm
Code: LP-1200
Auf Lager
Edelstahlrohr Logiform Wandstärke 0,7 mm
Code: ST-1070
Auf Lager
Edelstahlrohr Logiform Wandstärke 1,1 mm
Code: ST-1110
Auf Lager
ESD Stahlrohr ESD Logiform Wandstärke 1 mm - Black
Code: CP-1100_BK
ESD Stahlrohr ESD Logiform Wandstärke 2 mm - Black
Code: CP-1200_BK
Auf Lager
schnelle Lieferung
Verbinder Set HJ-1, Metall
Code: HJ-1
schnelle Lieferung
Verbinder Set HJ-2, Metall
Code: HJ-2
schnelle Lieferung
Verbinder Set HJ-3, Metall
Code: HJ-3
schnelle Lieferung
Verbinder Set HJ-4, Metall
Code: HJ-4
schnelle Lieferung
Verbinder Set HJ-15, Metall
Code: HJ-15
schnelle Lieferung
Verbinder Set HJ-16, Metall
Code: HJ-16
schnelle Lieferung
Verbinder Set HJ-45, Metall
Code: HJ-45
schnelle Lieferung
Verbinder Set HJ-7, Metall
Code: HJ-7
Rollenbahn PL-401F
Code: PL-401F
Auf Lager
Rollenbahn PL-401G
Code: PL-401G
Auf Lager
Rohr-Baukastensystem für schlanke Produktion und Lager
Das Rohrstecksystem Logiform ist ein Baukasten aus Rohren mit 28 mm Außendurchmesser und 4000 mm Standardlänge, Verbindern und Rollenbahnen, aus dem Sie Regale, Durchlaufregale, Transportwagen und Arbeitsplätze nach Maß aufbauen. Die Stahlrohre haben eine Wandstärke von 1 mm oder 2 mm, eine Kunstharzbeschichtung und 5 Jahre Garantie. Das System gehört zu den Baukastensystemen – Komponenten und eignet sich überall dort, wo sich Konstruktionen mit der Produktion verändern.
Welche Rohre eignen sich für Rohrkonstruktionen?
Rohrkonstruktionen basieren auf Konstruktionsrohren mit einheitlich 28 mm Durchmesser, sodass alle Verbinder und Halter auf jedes Rohr passen. Das Stahlrohr Logiform LP-1100 mit 1 mm Wandstärke wiegt 676 g/m und ist in Farben von Ivory bis Red erhältlich, das Stahlrohr Logiform LP-1200 mit 2 mm Wandstärke wiegt 1265 g/m und ist für höher belastete Konstruktionen gedacht. Für antistatische Arbeitsplätze gibt es die ESD-Rohre CP-1100_BK und CP-1200_BK, für Reinbereiche die Edelstahlrohre ST-1070 (0,7 mm) und ST-1110 (1,1 mm), für leichte Aufbauten das Aluminiumrohr AL-1150 mit 1,5 mm Wandstärke.
Womit wird das Rohr-Baukastensystem verbunden und ergänzt?
Zusammengehalten wird das Baukastensystem von Metallverbinder-Sets HJ in Schwarz, Silber oder Nickel ESD inklusive Verbindungsteilen – das Set HJ-1 enthält 2 × Verbinder MJ-2101, eine Schraube und eine Mutter und wiegt 0,15 kg. Für die Materialbereitstellung sorgen Rollenbahnen der Reihen PL-351 und PL-401 mit 35–40 mm Breite und Rollen Ø 27–46 mm, z. B. die Rollenbahn PL-401F mit 35,7 mm Rollenteilung; in Durchlaufregalen werden sie standardmäßig mit 3° Neigung montiert. Für höhere Lasten lassen sich die Rohre mit dem Alu-Profile Stecksystem in einer Konstruktion kombinieren.
| Komponente | Abmessungen | Ausführung | Beispielmodell |
|---|---|---|---|
| Stahlrohr, Wandstärke 1 mm | Ø 28 × 4000 mm, 676 g/m | Kunstharzbeschichtung, mehrere Farben | LP-1100 |
| Stahlrohr, Wandstärke 2 mm | Ø 28 × 4000 mm, 1265 g/m | für höhere Belastung | LP-1200 |
| ESD-Stahlrohr | Ø 28 × 4000 mm, Wand 1–2 mm | antistatisch, schwarz oder grau | CP-1200_BK, AP-1100_GR |
| Edelstahl- und Aluminiumrohr | Ø 28 × 4000 mm, Wand 0,7–1,5 mm | Edelstahl ESD, Aluminium | ST-1070, AL-1150 |
| Metallverbinder-Sets | Set HJ-1: 0,15 kg | schwarz, silber, Nickel ESD | HJ-1, HJ-2 |
| Rollenbahnen | Breite 35–40 mm, Rollen Ø 27–46 mm | weiß, grau, schwarz, ESD schwarz | PL-401F, PL-351G |
Sie planen ein Regal, einen Wagen oder einen Arbeitsplatz aus Rohren? Senden Sie uns ein Foto oder eine Skizze mit Maßen und Tragfähigkeit – die Konstrukteure von Metalsteel erstellen kostenlos einen 3D-Entwurf und liefern das Material in 4-m-Stangen, zugeschnitten mit Zeichnung oder als fertig montierte Konstruktion. Kontaktieren Sie Metalsteel.
Häufig gestellte Fragen
Wann ist ein Rohrstecksystem besser geeignet als Aluminiumprofile?
Das Rohrstecksystem Logiform von Metalsteel eignet sich für vielseitige, leicht umbaubare Konstruktionen aus Rohren Ø 28 mm. Aluminiumprofile wählen Sie für höhere Lasten und anspruchsvollen Betrieb; beide Systeme sind kombinierbar.
Worin unterscheiden sich Stahl- und Aluminiumrohre Logiform?
Vor allem im Gewicht und in den Verbindern: Das Stahlrohr LP-1100 von Metalsteel mit 1 mm Wand wiegt 676 g/m, das Aluminiumrohr AL-1150 hat 1,5 mm Wand und Alu-Verbinder. Durchmesser 28 mm und Länge 4000 mm sind gleich.
Welche Wandstärke des Logiform-Rohrs ist die richtige?
Die Konstrukteure von Metalsteel empfehlen sie nach Tragfähigkeit und Größe der Konstruktion; ein Stahlrohr mit 2 mm Wand (1265 g/m) trägt mehr als eines mit 1 mm (676 g/m). Konstruktionen werden auf eine maximale Durchbiegung von 5 mm ausgelegt.
Ist das Rohrsystem für Betriebe mit Ölen und Emulsionen geeignet?
Ja, die Rohrsysteme von Metalsteel mit Kunstharzbeschichtung sind beständig gegen Öle und Emulsionen, die Rohre haben 5 Jahre Garantie. Bestimmt sind sie vor allem für den Innenbereich.
Wie liefert Metalsteel Rohrkonstruktionen?
Metalsteel liefert Rohrkonstruktionen auf 3 Arten: als Material in 4-m-Stangen mit Verbindern als Einzelteile, als zugeschnittenes Material mit Montageanleitung und Zeichnung oder komplett montiert. Material ist ab Lager in wenigen Tagen da, fertige Konstruktionen in der Regel in 2–4 Wochen.
