Metallverbindung MJ-2123 (H-23)
Code: MJ-2123
Auf Lager
Metallverbinder für das Rohrstecksystem – schwarz, silber und ESD-Nickel

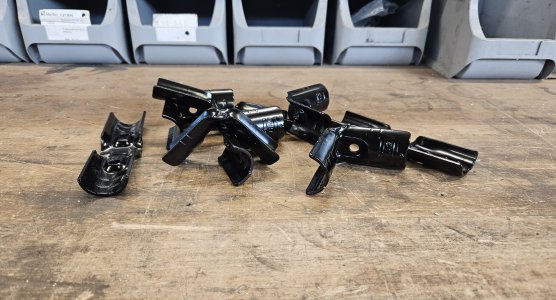

Metallverbinder sind die Stahlverbindungen des Rohrstecksystems Logiform von Metalsteel, mit denen aus Konstruktionsrohren Tische, Regale, Wagen und Rollenbahnen gebaut werden. Sie sind einzeln und im Set erhältlich – schwarz pulverbeschichtet, silber (weiß verzinkt) oder vernickelt; die silbernen und vernickelten Verbinder eignen sich auch für ESD. Standardverbinder wiegen 0,05–0,11 kg, das Scharnier MT-5402 verbindet Rohre in beliebigem Winkel. Die meisten Typen sind ab Lager lieferbar.
mehr
Metallverbindung MJ-2122 (H-22)
Code: MJ-2122
Auf Lager
Verbinder MJ-2115, Metall (H-15A)
Code: MJ-2115
Auf Lager
Verbinder MJ-2114, Metall (H-14)
Code: MJ-2114
Auf Lager
Verbinder MJ-2130BK, Metall
Code: MJ-2130
Auf Lager
Verbinder MJ-2160BK, Metall
Code: MJ-2160_BK
Auf Lager
Verbinder MJ-2113, Metall (H-13)
Code: MJ-2113
Auf Lager
Verbinder MJ-2112, Metall (H-12)
Code: MJ-2112
Auf Lager
Verbinder MJ-2211, Metall (H-11B)
Code: MJ-2211
Auf Lager
Verbinder MJ-2111, Metall (H-11)
Code: MJ-2111
Auf Lager
Verbinder MJ-2110, Metall (H-10)
Code: MJ-2110
Auf Lager
Verbinder MJ-21101 Metall (H-101)
Code: MJ-21101
Auf Lager
Verbinder MJ-2108L Metall (H-8L)
Code: MJ-2108L
Auf Lager
Verbinder MJ-2109, Metall (H-9)
Code: MJ-2109
Auf Lager
Verbinder MJ-2108, Metall (H-8)
Code: MJ-2108
Auf Lager
Verbinder MJ-2207, Metall (H-7B)
Code: MJ-2207
Auf Lager
Stahlverbinder für das Rohrstecksystem
Metallverbinder sind Stahlverbindungen, die im Rohrstecksystem Logiform von Metalsteel Konstruktionsrohre zu Tischen, Regalen, Wagen und Rollenbahnen verbinden. Die Verbindung wird mit einer Schraube angezogen; muss die Position gesichert werden, lässt sich der Verbinder an der Bohrmulde durchbohren und vernieten. Standardverbinder wiegen 0,05–0,11 kg, das Gelenk MT-5402 wiegt 156 g; lieferbar sind schwarze, silberne und vernickelte Oberflächen.
Welche Oberfläche für Stahlverbinder – schwarz, silber oder ESD-Nickel?
Stahlverbinder werden in drei Oberflächen gefertigt: BK ist schwarz pulverbeschichtet und chromfrei, SV silbern weiß verzinkt mit Chromanteil und auch für ESD-Anwendungen geeignet, NI vernickelt ohne Chrom und ebenfalls ESD-tauglich. Die meisten Verbinder der MJ-Reihe gibt es in allen drei Ausführungen, zum Beispiel den Verbinder MJ-21162, Metall (H-162); einige Typen (MJ-2120, MJ-2121, MJ-2201) nur in Schwarz und Silber, MJ-2160BK nur in Schwarz.
Rohrverbinder einzeln, im Set oder als Scharnier
Rohrverbinder liefern wir einzeln oder in kompletten Sets – siehe Verbinder-Sets aus Metall –, Schrauben und Muttern finden Sie unter Verbindungsteile. Für bewegliche und schräge Verbindungen dient die Metallverbindung - Scharnier MT-5402, die 2 Rohre in beliebigem Winkel verbindet. Die Schnellspannklemme WB-N9 wird ohne Werkzeug am Rohr befestigt und ist auf Anfrage erhältlich.
Montage und Lieferung der Metallverbinder
Die Montage übernimmt Ihre Instandhaltung mit einfachem Handwerkzeug – Innensechskantschlüssel, Hammer und Schraubendreher; eine Montageschulung bieten wir kostenlos im Showroom oder direkt bei Ihnen an. Verbinder ab Lager liefern wir innerhalb weniger Tage nach Bestellung, Rohre in Stangen von 4 m. Einen beschädigten Verbinder tauschen Sie einzeln aus, ohne die gesamte Konstruktion zu demontieren.
| Verbindertyp | Oberfläche | Gewicht / Einsatz | Beispielmodell |
|---|---|---|---|
| Verbinder Reihe H (MJ-21xx) | schwarz, silber, meist ESD-Nickel | ab 0,05 kg (MJ-2108) | MJ-2101, MJ-2108 |
| Verbinder Reihe B (MJ-22xx) | schwarz, silber, meist ESD-Nickel | Varianten der Grundtypen | Verbinder MJ-2245, Metall (H-45B) |
| Verbinder H-101 bis H-162 | schwarz, silber; MJ-21162 auch ESD-Nickel | bis 0,11 kg (MJ-21162) | MJ-21101, MJ-21162 |
| Ergänzende Verbinder | schwarz, silber; MJ-2160BK schwarz | Sonderverbindungen | MJ-2130, MJ-2160BK |
| Gelenkverbinder – Scharnier | Metall | 156 g, beliebiger Winkel | MT-5402 |
| Schnellspannklemme | – | Klemmung am Rohr, auf Anfrage | WB-N9 |
Suchen Sie einen alternativen Lieferanten für Rohrverbinder? Senden Sie uns eine Liste der Artikelnummern oder eine Skizze Ihrer Konstruktion mit Maßen und Tragfähigkeit – Metalsteel liefert die Verbinder ab Lager oder erstellt kostenlos einen 3D-Entwurf der gesamten Konstruktion. Metalsteel kontaktieren.
Häufig gestellte Fragen
Worin unterscheiden sich die Oberflächen BK, SV und NI bei Metallverbindern?
Metallverbinder von Metalsteel gibt es in 3 Oberflächen: BK ist schwarz pulverbeschichtet ohne Chrom, SV silbern (weiß verzinkt) mit Chromanteil und NI vernickelt ohne Chrom. Die Ausführungen SV und NI eignen sich auch für ESD-Arbeitsplätze.
Sind Metallverbinder für ESD-Arbeitsplätze geeignet?
Ja, Metallverbinder von Metalsteel in den Ausführungen NI (Nickel) und SV (silber) sind für den ESD-Einsatz geeignet; der MJ-21162 (0,11 kg) wird zum Beispiel auch in ESD-Nickel gefertigt. Fertige ESD-Konstruktionen liefert Metalsteel mit dem Protokoll einer zertifizierten Messung.
Wie werden Metallverbinder an den Rohren montiert?
Metallverbinder von Metalsteel werden mit einem Innensechskantschlüssel verschraubt; die Position lässt sich zusätzlich mit einer Niete in der Bohrmulde sichern. Ihre Instandhaltung braucht dafür nur 3 einfache Werkzeuge, die Schulung ist kostenlos.
Lassen sich Rohre mit dem Scharnier MT-5402 im Winkel verbinden?
Ja, das Scharnier MT-5402 von Metalsteel verbindet 2 Rohre in beliebigem Winkel und wiegt 156 g. Es eignet sich überall dort, wo Rohre nicht im rechten Winkel aufeinandertreffen.
