90° Winkel, 40 x 35 mm KBA-40
Code: KBA-40
Auf Lager
Verbinder für Aluminiumprofile – Winkel, L/T/X-Verbinder, Flansche und Abdeckungen

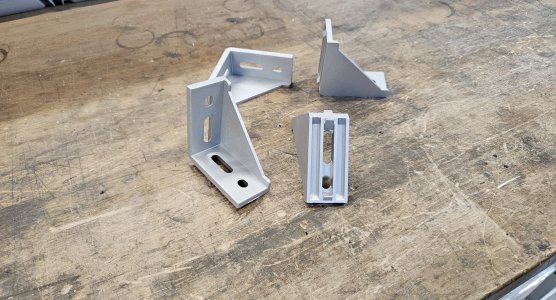

Verbinder für Aluminiumprofile von Metalsteel sind Winkel, Würfelverbinder, L-/T-/X-Verbinder, Flansche und Abdeckungen, mit denen Profile von 30 × 30 bis 45 × 90 mm mit Nutbreite 8 oder 10 mm ohne Schweißen verbunden werden. Sie richten sich an Konstrukteure und Instandhaltungsteams, die aus Profilen Arbeitsplätze, Rahmen, Maschinenabdeckungen oder Regale bauen. Die Profile sind mit den Systemen item und Bosch Rexroth kompatibel, der Großteil der Verbindungselemente ist auf Lager.
mehr
90° Winkel, 35 x 28 mm KBA-30
Code: KBA-30
Auf Lager
90° Winkel, 78 x 36 mm KBA-4080
Code: KBA-4080
Auf Lager
Winkel 90°, 60 x 28 mm
Code: KBA-3060
Auf Lager
Metallverbinder für Profile 30x30.
Code: MCB-30-3030-PCS
Auf Lager
Metallverbinder für Profile 40x40.
Code: MCB-40-4040-08-PCS
Auf Lager
90° Eckwinkel, KBA-6060
Code: KBA-6060
Auf Lager
90° Eckwinkel, KBA-8080
Code: KBA-8080
Auf Lager
90° Winkel, 45 x 90 mm
Code: KBA-4590
Auf Lager
Winkelhalterung 90° KBZ-40
Code: KBZ-40
Auf Lager
Winkel 45°, 30 x 33 mm
Code: KBA-30-45
Auf Lager
Schwenkbare Kupplung 40 x 40 mm, KBH-40
Code: KBH-40
Auf Lager
90° Winkel, 45 x 45 mm
Code: KBA-4545
Auf Lager
45° Winkel, 40 x 44 mm
Code: KBA-40-45
Auf Lager
90° Winkel 093W404N10
Code: 093W404N10
Auf Lager
90° Winkel 093W421N10
Code: 093W421N10
Auf Lager
Verbindungselemente für Aluprofile – stabile Rahmen ohne Schweißen
Verbinder für Aluminiumprofile sind Metall- und Aluminiumteile, die die Profile des Alu-Profile Stecksystems zu einer stabilen Konstruktion verbinden – im rechten Winkel, unter 45° oder 135° sowie in L-, T- oder X-Form. Sie passen zu Profilen 30 × 30, 40 × 40, 45 × 45, 40 × 80 und 45 × 90 mm mit Nutbreite 8 oder 10 mm; das Gewicht reicht von 9 g beim kleinen Metallverbinder bis 0,3 kg bei der schwenkbaren Kupplung KBH-40. Jede Verbindung lässt sich jederzeit lösen und die Konstruktion umbauen.
Winkel und Verbinder für Bosch- und item-Profile
90°-Winkel gibt es von 30 × 30 bis 80 × 80 mm, teils mit Abdeckkappe; 45°- und 135°-Winkel mit 9 mm Stärke verbinden Profile schräg, z. B. als Strebe. Die Winkel 093W404N10 und 093W421N10 sind für Profile 40 × 40 und 45 × 45 mit Nut 10 mm bestimmt. Die Aluprofile von Metalsteel sind mit den Systemen item, Bosch Rexroth, Haberkorn und Alutec kompatibel – Verbinder und Alu-Profile lassen sich so auch in eine bestehende Konstruktion integrieren.
L-, T- und X-Verbinder, Flansche und Abdeckungen: Wann setzt man sie ein?
Der Würfelverbinder 40 × 40 × 40 mm verbindet 2 Profile rechtwinklig, L-, T- und X-Verbinder mit 118 × 118 bis 120 × 200 mm verstärken Rahmen von außen. Die Eckflansche KFG-30 und KFG-40 mit Gewinde M6 bzw. M8 dienen zur Verankerung des Profils oder zum Anschluss eines Fußes. Offene Nuten 8 oder 10 mm verschließen Kunststoffleisten mit 2 000 mm Länge, Profilenden Endkappen; Schrauben und Muttern finden Sie unter Verbindungsteile.
| Verbindertyp | Abmessungen / Parameter | Beispielmodell |
|---|---|---|
| 90°-Winkel | 30 × 30 bis 80 × 80 mm, auch mit Abdeckkappe | KBA-40, KBA-4080 |
| 45°- und 135°-Winkel | 30 × 33 bis 80 × 80 × 9 mm, 66–96 g | KBA-40-45, APG70-40-40-PCS |
| Würfelverbinder und L-/T-/X-Verbinder | 40 × 40 × 40 mm; 118 × 118 bis 120 × 200 mm | CC-4040-02-ST, JP40-4040-01-PCS |
| Metallverbinder und schwenkbare Kupplung | 30 × 30 × 25 und 40 × 40 × 35 mm; schwenkbar 60 × 40 × 40 mm | MCB-40-4040-08-PCS, KBH-40 |
| Flansche und Verbindungsplatten | bis 120 × 120 × 15 mm, Gewinde M6/M8, 87–270 g | KFG-40, KFD-4040 |
| Nutabdeckungen und Endkappen | Nut 8 und 10 mm, Leiste 2 000 mm; Endkappe 40 × 40 mm | KGN2-8, CAP-4040_BK |
| Halter für Rollenbahnen | für Profil KA-4040 | KJ-2040C-40, KJ-2060D-40 |
Möchten Sie eine Konstruktion aus Aluprofilen aufbauen? Senden Sie uns eine Skizze mit Maßen und Tragfähigkeit – wir schlagen Profile und Verbinder vor und erstellen die 3D-Visualisierung im Alu-Profile Stecksystem kostenlos. Kontaktieren Sie die technischen Vertriebsberater von Metalsteel.
Häufig gestellte Fragen
Sind Verbinder für Aluminiumprofile mit item- oder Bosch-Rexroth-Profilen kompatibel?
Ja, die Aluprofile von Metalsteel mit Nutbreite 8 und 10 mm sind mit den Systemen item, Bosch Rexroth, Haberkorn und Alutec kompatibel. Wählen Sie die Verbinder nach Profilgröße und Nutbreite – z. B. ist der Winkel 093W404N10 für das Profil 40 × 40 mit Nut 10 mm bestimmt.
Lassen sich Aluprofile mit einem Rohrstecksystem kombinieren?
Ja, Metalsteel kombiniert Aluprofile und das Rohrsystem Ø 28 mm regelmäßig in einer Baugruppe, am häufigsten bei Regalen, Transportwagen und Montagearbeitsplätzen. Profile tragen höhere Lasten, Rohre erleichtern den Umbau.
Welcher Verbinder eignet sich für die rechtwinklige Verbindung zweier Aluprofile?
Für rechtwinklige Verbindungen bietet Metalsteel 90°-Winkel von 30 × 30 bis 80 × 80 mm, Innenwinkel oder den Würfelverbinder 40 × 40 × 40 mm aus Aluminium. Zur flächigen Versteifung des Rahmens dient der L-Verbinder 118 × 118 mm.
Womit deckt man Nut und Enden von Aluprofilen ab?
Die Nut 8 oder 10 mm verschließen Kunststoffabdeckungen von Metalsteel mit 2 000 mm Länge, die nach Bedarf gekürzt werden. Profilenden schließen Endkappen ab, z. B. CAP-4040_BK für das Profil 40 × 40 mm.
